在所有要求可靠性和精度的技术领域中使用的无游隙直线和旋转运动的密珠轴承导轨。
精磨至 ISO 公差 IT 3 的导轨直径保证了滚珠轴承导轨与轴直径 ISO-h3 相结合的预紧力。
两侧通用、细长内倒角。
两侧永久安装止推垫圈为滚珠隔离圈提供了安全的行程限制。
两侧永久安装的止推垫圈和密封圈可防止杂质进入滚珠轴承导轨。
特别牢固的型号,两侧带有刮刀,即使在极为多尘的环境中也能可靠地防止杂质进入。
两侧通用细长内倒角,用于迷你系列 N502 的滚珠隔离圈。
两侧永久安装止推垫圈为迷你系列 N502 的滚珠隔离圈提供了安全的行程限制。
球可轻松移动,同时不会丢失。滚珠的排列方式可确保其运行平稳以及较长滚珠轴承导轨使用寿命。
轻质塑料的采用确保在高速行驶时也具有优异的干运行性能和最大的平滑度。
球沿螺旋线排列方式多样,非常适合直线运动和旋转运动。
与 N501 型相比,相同轴直径使用的球更小。可与迷你系列导套配合使用,从而减少了安装空间。
大量球提供了极高的加载容量,固定环则确保了笼的可靠行程限制。
精磨面是高精度滚珠轴承导轨的理想选择,可确保滚珠轴承导轨的平稳运行和较长寿命。
与 Mahr马尔 导套和滚珠隔离圈配合使用时可保证预紧力。
两侧内螺纹,与 Mahr马尔 导套和滚珠隔离圈配合使用时可保证预紧力。
更大、更优化的使用范围。
防止开放式滚珠轴承导轨沾上灰尘,同时不会影响平稳移动。
润滑以实现最大值性能和防腐蚀。

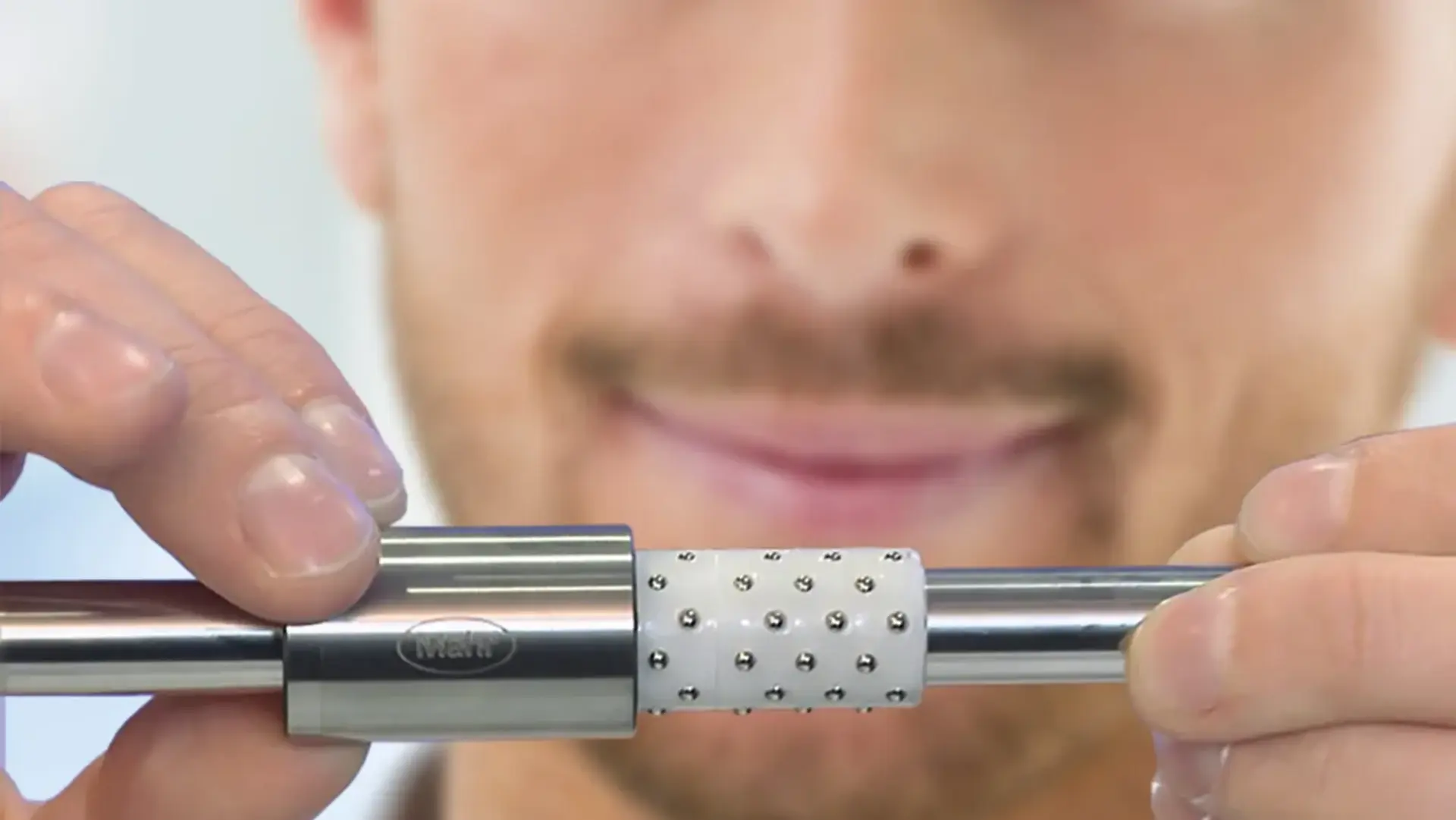

无间隙线性和旋转运动
精确可靠:硬化钢制精密导轨使运动实现最高可重复性和最小维护作业,且使用寿命长。这优化了成本和生产流程。 机器和设备更加可靠且高效。
Mahr 为您提供的不仅是产品。

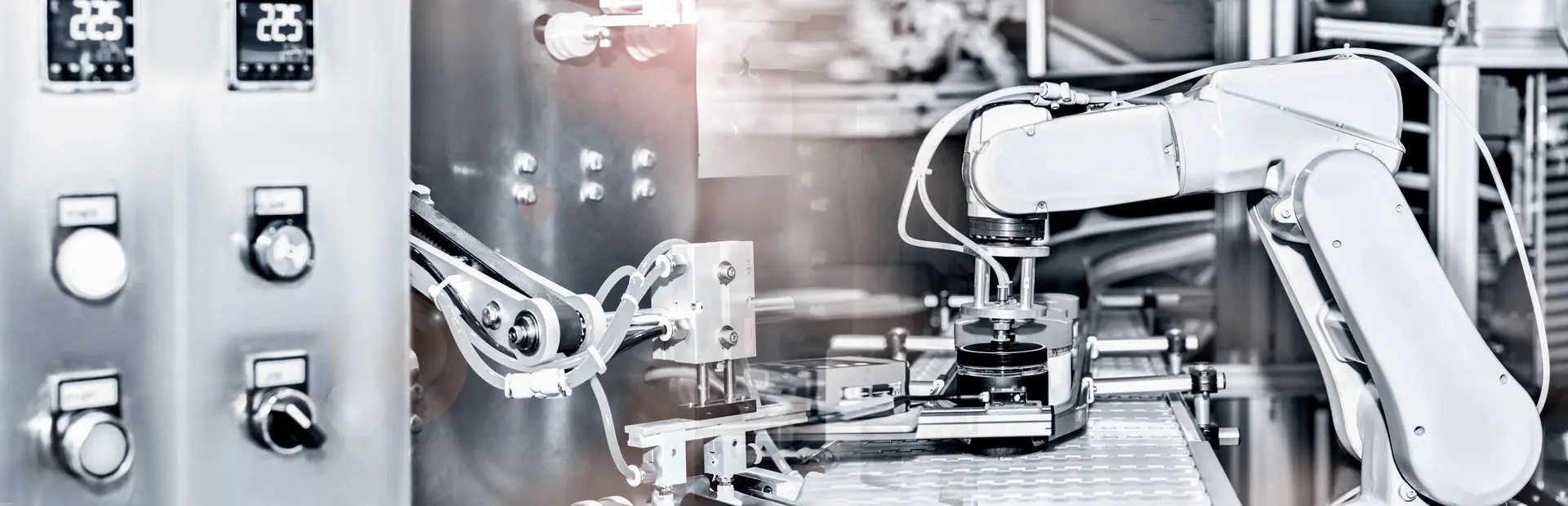

我们的专业经验可为汽车行业、机械和电气工程以及医疗技术、光学或航空航天领域创造优势。我们的解决方案在很多行业中都是高品质、安全和可持续性的代表。
特征
高导向精度
MarMotion 密珠轴承为线性和旋转运动提供了非常高的导向精度。这是通过对导向轴和导套表面的精加工来实现的,其圆度和圆柱度的形状精度在 ISO 公差级 IT 3 的 1/3 以内,并且仅使用符合 DIN 5401 或 ISO 3290 的质量等级 5、类型 N 的钢珠。
无间隙运动
导套和导向轴之间的间隙比滚珠的直径小几微米, 因此滚珠会轻微偏移。 预加载的滚珠在导向轴和导套之间进行无滑动滚动,确保导向装置没有间隙。最佳预紧力是出厂时通过对导向轴、滚珠隔离圈和导套的配对来设定的。这简化了轴承的安装。
平稳运行
MarMotion 密珠轴承实现了极低摩擦力和最高导向精度的结合。滚珠在精加工表面上的无滑动运动具有非常低的摩擦值,并确保最平滑的无粘滑运动。
高负载能力和刚性
MarMotion 旋转冲程轴承中的大量滚珠, 具有严格形状公差和高质量的运行表面 ,提供了大量接触点,使得轴承中的受力分布均匀。设计工程师可在较小的安装空间内获得较高的负载能力。轴承的可靠性和耐久性显著提高。
快速运动,高加速度
由于 MarMotion 旋转冲程轴承中的钢珠以最低摩擦力进行无滑动滚动运动,因此可以实现高加速度的快速运动。由于其较低的惯性力,塑料滚珠隔离圈特别适用于高频率的旋转和线性运动 。
使用寿命长
对材料的精心选择和热处理以及最高质量的运行表面使 MarMotion 旋转冲程轴承几乎无磨损。
维护少
在大多数情况下,一层薄薄的辊轴承润滑脂就足以实现数月的免维护、连续运行。
更换和替换
导向轴和导套的高精度生产,N 级球的独家使用和持续的质量保证确保旋转冲程轴承的可互换性。永久保证无故障运行。
定制设计
MarMotion 旋转冲程轴承非常广泛的目录范围为许多不同的应用领域提供适合的解决方案。此外,基于工件图纸的定制设计可针对特定应用和满足特定要求。替代材料的使用提供了更多的可能性。
