在所有要求可靠性和精度的技术领域中使用的无游隙直线和旋转运动的密珠轴承导轨。
![](/fileadmin/_processed_/1/9/csm_ab0bfb57-daa1-4a2d-8c41-0fd67a65f2e5_2a25aef137.png)
精磨至 ISO 公差 IT 3 的导轨直径保证了滚珠轴承导轨与轴直径 ISO-h3 相结合的预紧力。
![](/fileadmin/_processed_/3/3/csm_2065e98c-77ae-4694-8561-580304b87f52_a0f5358e62.png)
两侧通用、细长内倒角。
![](/fileadmin/_processed_/6/4/csm_067e6f77-6253-49ac-985d-9b8d36b6dd3e_ffb2aa5f4e.png)
两侧永久安装止推垫圈为滚珠隔离圈提供了安全的行程限制。
![](/fileadmin/_processed_/6/7/csm_f9c45173-3b07-4732-814d-bfa38a9a7577_89285ef49b.png)
两侧永久安装的止推垫圈和密封圈可防止杂质进入滚珠轴承导轨。
![](/fileadmin/_processed_/6/4/csm_84bbaeda-02bc-426a-81e4-454c87a39819_f4ee911672.png)
特别牢固的型号,两侧带有刮刀,即使在极为多尘的环境中也能可靠地防止杂质进入。
![](/fileadmin/_processed_/4/4/csm_6319abef-ea3b-4682-b196-1f9ca9c354f9_3a0a5b70ca.png)
两侧通用细长内倒角,用于迷你系列 N502 的滚珠隔离圈。
![](/fileadmin/_processed_/5/3/csm_55aaf696-9616-4462-9a8f-655424ae1b64_28c026702c.png)
两侧永久安装止推垫圈为迷你系列 N502 的滚珠隔离圈提供了安全的行程限制。
![](/fileadmin/_processed_/0/6/csm_6797ff03-c7c0-44f6-b3e8-6f966dd32dfa_b1baf10db0.png)
球可轻松移动,同时不会丢失。滚珠的排列方式可确保其运行平稳以及较长滚珠轴承导轨使用寿命。
![](/fileadmin/_processed_/b/2/csm_7eb50192-1abb-4b27-a1d0-965a17608baa_d60fc80471.png)
轻质塑料的采用确保在高速行驶时也具有优异的干运行性能和最大的平滑度。
![](/fileadmin/_processed_/0/6/csm_6797ff03-c7c0-44f6-b3e8-6f966dd32dfa_b1baf10db0.png)
球沿螺旋线排列方式多样,非常适合直线运动和旋转运动。
![](/fileadmin/_processed_/a/9/csm_59dfa65a-82d9-402c-9cb1-3369ab479e97_0f784c8c66.png)
与 N501 型相比,相同轴直径使用的球更小。可与迷你系列导套配合使用,从而减少了安装空间。
![](/fileadmin/_processed_/8/3/csm_a20def0e-cc3a-4171-b012-42b4e697fdc8_a5ebf2ac91.png)
大量球提供了极高的加载容量,固定环则确保了笼的可靠行程限制。
![](/fileadmin/_processed_/6/6/csm_3d087672-f0b5-46d2-8777-caa75e7f1563_72c3cb595a.png)
精磨面是高精度滚珠轴承导轨的理想选择,可确保滚珠轴承导轨的平稳运行和较长寿命。
![](/fileadmin/_processed_/2/1/csm_a6a3f7af-36f6-4ad6-b680-2fb9740a38a7_67041b7c3e.png)
与 Mahr马尔 导套和滚珠隔离圈配合使用时可保证预紧力。
![](/fileadmin/_processed_/2/1/csm_a6a3f7af-36f6-4ad6-b680-2fb9740a38a7_67041b7c3e.png)
两侧内螺纹,与 Mahr马尔 导套和滚珠隔离圈配合使用时可保证预紧力。
![](/fileadmin/_processed_/c/f/csm_2b6ab282-c992-4dbd-82dc-13b8dc9b241d_6d4c38fb34.png)
更大、更优化的使用范围。
![](/fileadmin/_processed_/c/f/csm_2b6ab282-c992-4dbd-82dc-13b8dc9b241d_6d4c38fb34.png)
防止开放式滚珠轴承导轨沾上灰尘,同时不会影响平稳移动。
![](/fileadmin/_processed_/1/6/csm_c04fda74-89e8-47ef-8071-1e7cea98d526_0f610a9e23.png)
润滑以实现最大值性能和防腐蚀。
生产中的精度 得益于久经考验的旋转冲程轴承
在机械工程领域,精度和生产力密不可分。人们对工件质量的要求越来越高,同时对生产机器的最大可靠性和低维护要求的期望也越来越高。
生产力 - 稳定而可靠
在这里,旋转冲程轴承证明了它已从最初的运用于冲压工具中实现了应用范围的扩大 。滚珠隔离圈中的大量滚珠在各个方向上提供了最高的刚性。这使旋转冲程轴承成为磨床、机床和机床主轴轴承设计中的一个重要组件。可进行平滑、无间隙的运动。
在众多应用中,旋转冲程轴承 证明了其坚固的设计和持久性,即使在恶劣的环境条件下,其维护要求也很低。采用了带有密封圈或防尘密封的封闭式导套设计。

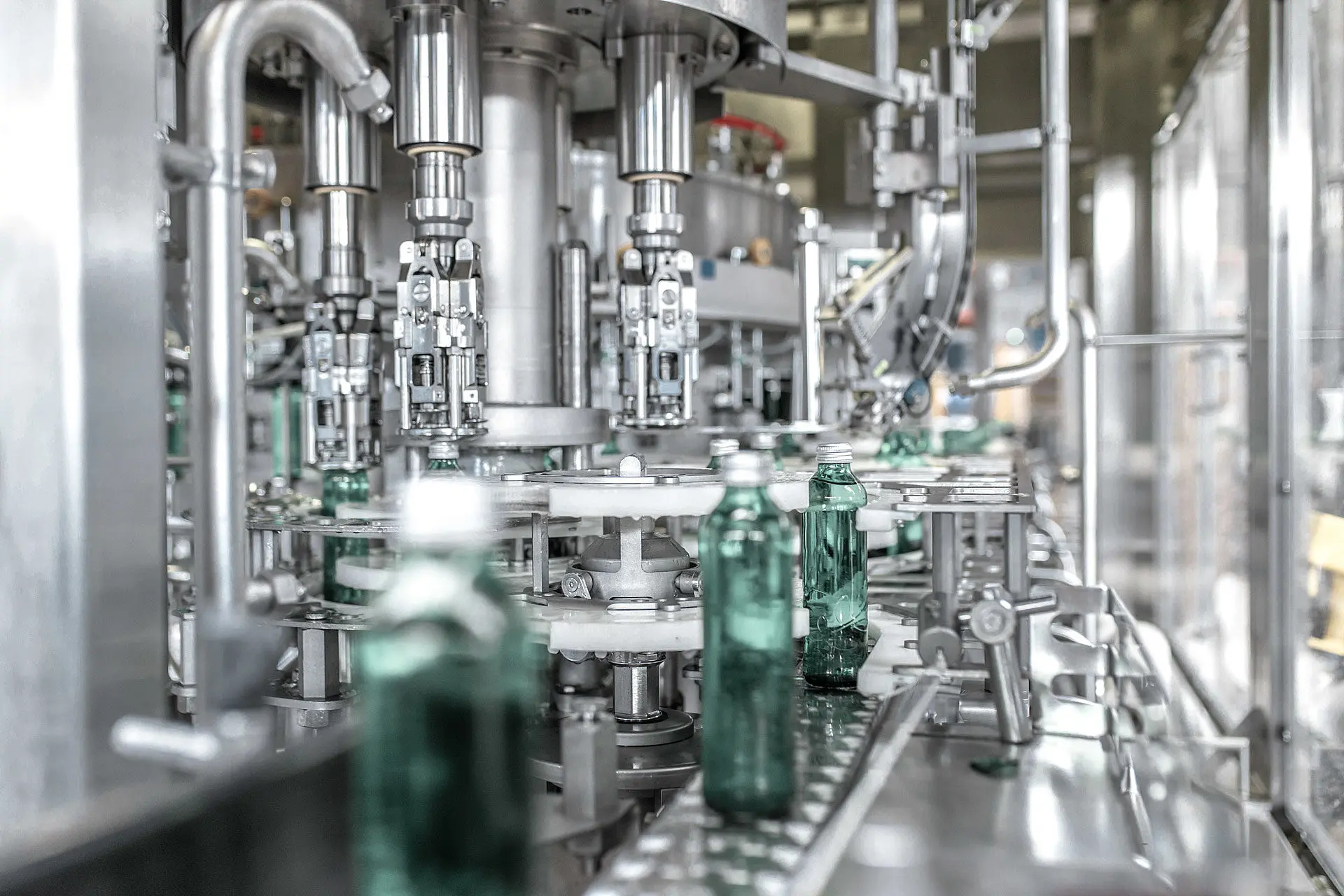

除了线性运动,旋转运动或线性/旋转组合运动也可通过旋转冲程轴承实现。这就为自动化领域、包装机或装瓶厂的挑战性应用带来了创新的新设计解决方案。适应性的设计确保食品工业和光学工业的要求也得到满足。
