密珠轴承导轨

在所有要求可靠性和精度的技术领域中使用的无游隙直线和旋转运动的密珠轴承导轨。

导套

精磨至 ISO 公差 IT 3 的导轨直径保证了滚珠轴承导轨与轴直径 ISO-h3 相结合的预紧力。

N550 导套，开放

两侧通用、细长内倒角。

N552 导套，止推垫圈密封

两侧永久安装止推垫圈为滚珠隔离圈提供了安全的行程限制。

N553 导套，密封环密封

两侧永久安装的止推垫圈和密封圈可防止杂质进入滚珠轴承导轨。

N570 导套，刮板密封

特别牢固的型号，两侧带有刮刀，即使在极为多尘的环境中也能可靠地防止杂质进入。

N550 迷你系列导套，开放，迷你系列

两侧通用细长内倒角，用于迷你系列 N502 的滚珠隔离圈。

N552 迷你系列导套，止推垫圈密封，迷你系列

两侧永久安装止推垫圈为迷你系列 N502 的滚珠隔离圈提供了安全的行程限制。

滚珠隔离圈

球可轻松移动，同时不会丢失。滚珠的排列方式可确保其运行平稳以及较长滚珠轴承导轨使用寿命。

N500 滚珠隔离圈，塑料

轻质塑料的采用确保在高速行驶时也具有优异的干运行性能和最大的平滑度。

N501 滚珠隔离圈，黄铜

球沿螺旋线排列方式多样，非常适合直线运动和旋转运动。

N502 滚珠隔离圈，黄铜，迷你系列

与 N501 型相比，相同轴直径使用的球更小。可与迷你系列导套配合使用，从而减少了安装空间。

N511 滚珠隔离圈，黄铜，带固定环

大量球提供了极高的加载容量，固定环则确保了笼的可靠行程限制。

导向轴

精磨面是高精度滚珠轴承导轨的理想选择，可确保滚珠轴承导轨的平稳运行和较长寿命。

N400 引导轴

与 Mahr马尔 导套和滚珠隔离圈配合使用时可保证预紧力。

N425 引导轴及内螺纹

两侧内螺纹，与 Mahr马尔 导套和滚珠隔离圈配合使用时可保证预紧力。

附件

更大、更优化的使用范围。

波纹管，铬革制

防止开放式滚珠轴承导轨沾上灰尘，同时不会影响平稳移动。

润滑剂

润滑以实现最大值性能和防腐蚀。

Mahr | Group
生产计量 Metering Systems MarMotion 密珠轴承
MarMotion | N550

通用。

MarMotion | 导套

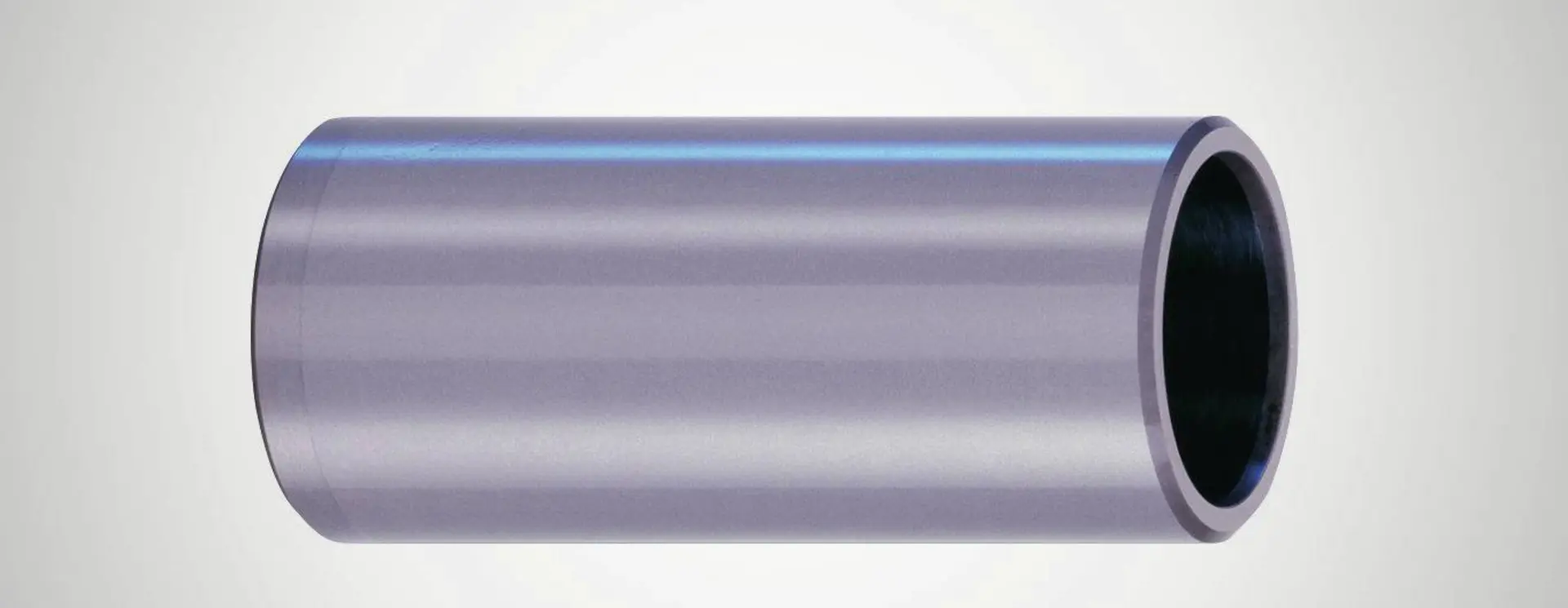

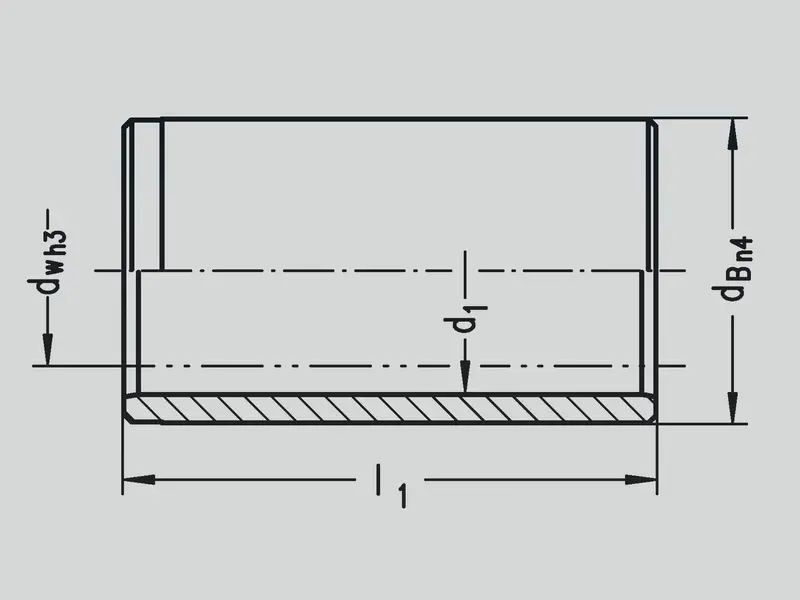

N550 导套，开放

两侧安装开放导套及细长内倒角。

  • 通用。
  • 滚珠轴承导轨的预紧力通过与轴直径 dw ISO-h3 组合使用而得到保证。
  • 滚珠隔离圈可以从两侧的导套中伸出，可在组合使用短导套和长滚珠隔离圈时获得更大的行程路径（注意最小接触路径）

产品搜索器
73 产品
Guide Bush N550
Guide Bush N550

轴直径 (dw):4 mm 轴直径 (dw) -迷你: 5 mm 长 (l1): 12 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):4 mm 轴直径 (dw) -迷你: 5 mm 长 (l1): 20 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):4 mm 轴直径 (dw) -迷你: 5 mm 长 (l1): 30 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):6 mm 轴直径 (dw) -迷你: 8 mm 长 (l1): 16 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):6 mm 轴直径 (dw) -迷你: 8 mm 长 (l1): 25 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):6 mm 轴直径 (dw) -迷你: 8 mm 长 (l1): 40 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):6 mm 轴直径 (dw) -迷你: 8 mm 长 (l1): 60 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):8 mm 轴直径 (dw) -迷你: 10 mm 长 (l1): 20 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):8 mm 轴直径 (dw) -迷你: 10 mm 长 (l1): 30 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):8 mm 轴直径 (dw) -迷你: 10 mm 长 (l1): 40 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):8 mm 轴直径 (dw) -迷你: 10 mm 长 (l1): 65 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):10 mm 轴直径 (dw) -迷你: 12 mm 长 (l1): 25 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):10 mm 轴直径 (dw) -迷你: 12 mm 长 (l1): 36 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):10 mm 轴直径 (dw) -迷你: 12 mm 长 (l1): 50 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):10 mm 轴直径 (dw) -迷你: 12 mm 长 (l1): 70 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):12 mm 轴直径 (dw) -迷你: 14 mm 长 (l1): 25 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):12 mm 轴直径 (dw) -迷你: 14 mm 长 (l1): 36 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):12 mm 轴直径 (dw) -迷你: 14 mm 长 (l1): 50 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):12 mm 轴直径 (dw) -迷你: 14 mm 长 (l1): 75 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):14 mm 轴直径 (dw) -迷你: 16 mm 长 (l1): 33 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):14 mm 轴直径 (dw) -迷你: 16 mm 长 (l1): 45 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):15 mm 长 (l1): 33 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):15 mm 长 (l1): 45 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):16 mm 轴直径 (dw) -迷你: 18 mm 长 (l1): 25 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):16 mm 轴直径 (dw) -迷你: 18 mm 长 (l1): 33 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):16 mm 轴直径 (dw) -迷你: 18 mm 长 (l1): 45 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):16 mm 轴直径 (dw) -迷你: 18 mm 长 (l1): 60 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):16 mm 轴直径 (dw) -迷你: 18 mm 长 (l1): 92 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):18 mm 长 (l1): 33 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):18 mm 轴直径 (dw) -迷你: 20 mm 长 (l1): 42 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):18 mm 轴直径 (dw) -迷你: 20 mm 长 (l1): 56 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):18 mm 长 (l1): 56 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):18 mm 长 (l1): 64 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):19 mm 长 (l1): 33 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):19 mm 长 (l1): 56 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):19 mm 长 (l1): 64 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):20 mm 轴直径 (dw) -迷你: 22 mm 长 (l1): 33 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):20 mm 轴直径 (dw) -迷你: 22 mm 长 (l1): 42 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):20 mm 轴直径 (dw) -迷你: 22 mm 长 (l1): 56 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):20 mm 轴直径 (dw) -迷你: 22 mm 长 (l1): 64 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):20 mm 轴直径 (dw) -迷你: 22 mm 长 (l1): 112 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):24 mm 长 (l1): 45 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):24 mm 长 (l1): 63 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):24 mm 长 (l1): 70 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):24 mm 长 (l1): 79 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):25 mm 长 (l1): 45 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):25 mm 长 (l1): 63 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):25 mm 长 (l1): 70 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):25 mm 长 (l1): 79 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):25 mm 长 (l1): 132 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):30 mm 长 (l1): 50 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):30 mm 长 (l1): 75 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):30 mm 长 (l1): 90 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):32 mm 长 (l1): 50 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):32 mm 长 (l1): 63 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):32 mm 长 (l1): 75 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):32 mm 长 (l1): 90 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):32 mm 长 (l1): 145 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):40 mm 长 (l1): 63 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):40 mm 长 (l1): 80 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):40 mm 长 (l1): 90 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):40 mm 长 (l1): 96 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):40 mm 长 (l1): 120 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):40 mm 长 (l1): 172 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):42 mm 长 (l1): 80 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):42 mm 长 (l1): 96 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):50 mm 长 (l1): 80 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):50 mm 长 (l1): 100 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):52 mm 长 (l1): 80 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):52 mm 长 (l1): 100 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):63 mm 长 (l1): 125 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):80 mm 长 (l1): 140 mm

详细情况
Guide Bush N550
Guide Bush N550

轴直径 (dw):100 mm 长 (l1): 160 mm

详细情况
