在所有要求可靠性和精度的技术领域中使用的无游隙直线和旋转运动的密珠轴承导轨。
![](/fileadmin/_processed_/1/9/csm_ab0bfb57-daa1-4a2d-8c41-0fd67a65f2e5_2a25aef137.png)
精磨至 ISO 公差 IT 3 的导轨直径保证了滚珠轴承导轨与轴直径 ISO-h3 相结合的预紧力。
![](/fileadmin/_processed_/3/3/csm_2065e98c-77ae-4694-8561-580304b87f52_a0f5358e62.png)
两侧通用、细长内倒角。
![](/fileadmin/_processed_/6/4/csm_067e6f77-6253-49ac-985d-9b8d36b6dd3e_ffb2aa5f4e.png)
两侧永久安装止推垫圈为滚珠隔离圈提供了安全的行程限制。
![](/fileadmin/_processed_/6/7/csm_f9c45173-3b07-4732-814d-bfa38a9a7577_89285ef49b.png)
两侧永久安装的止推垫圈和密封圈可防止杂质进入滚珠轴承导轨。
![](/fileadmin/_processed_/6/4/csm_84bbaeda-02bc-426a-81e4-454c87a39819_f4ee911672.png)
特别牢固的型号,两侧带有刮刀,即使在极为多尘的环境中也能可靠地防止杂质进入。
![](/fileadmin/_processed_/4/4/csm_6319abef-ea3b-4682-b196-1f9ca9c354f9_3a0a5b70ca.png)
两侧通用细长内倒角,用于迷你系列 N502 的滚珠隔离圈。
![](/fileadmin/_processed_/5/3/csm_55aaf696-9616-4462-9a8f-655424ae1b64_28c026702c.png)
两侧永久安装止推垫圈为迷你系列 N502 的滚珠隔离圈提供了安全的行程限制。
![](/fileadmin/_processed_/0/6/csm_6797ff03-c7c0-44f6-b3e8-6f966dd32dfa_b1baf10db0.png)
球可轻松移动,同时不会丢失。滚珠的排列方式可确保其运行平稳以及较长滚珠轴承导轨使用寿命。
![](/fileadmin/_processed_/b/2/csm_7eb50192-1abb-4b27-a1d0-965a17608baa_d60fc80471.png)
轻质塑料的采用确保在高速行驶时也具有优异的干运行性能和最大的平滑度。
![](/fileadmin/_processed_/0/6/csm_6797ff03-c7c0-44f6-b3e8-6f966dd32dfa_b1baf10db0.png)
球沿螺旋线排列方式多样,非常适合直线运动和旋转运动。
![](/fileadmin/_processed_/a/9/csm_59dfa65a-82d9-402c-9cb1-3369ab479e97_0f784c8c66.png)
与 N501 型相比,相同轴直径使用的球更小。可与迷你系列导套配合使用,从而减少了安装空间。
![](/fileadmin/_processed_/8/3/csm_a20def0e-cc3a-4171-b012-42b4e697fdc8_a5ebf2ac91.png)
大量球提供了极高的加载容量,固定环则确保了笼的可靠行程限制。
![](/fileadmin/_processed_/6/6/csm_3d087672-f0b5-46d2-8777-caa75e7f1563_72c3cb595a.png)
精磨面是高精度滚珠轴承导轨的理想选择,可确保滚珠轴承导轨的平稳运行和较长寿命。
![](/fileadmin/_processed_/2/1/csm_a6a3f7af-36f6-4ad6-b680-2fb9740a38a7_67041b7c3e.png)
与 Mahr马尔 导套和滚珠隔离圈配合使用时可保证预紧力。
![](/fileadmin/_processed_/2/1/csm_a6a3f7af-36f6-4ad6-b680-2fb9740a38a7_67041b7c3e.png)
两侧内螺纹,与 Mahr马尔 导套和滚珠隔离圈配合使用时可保证预紧力。
![](/fileadmin/_processed_/c/f/csm_2b6ab282-c992-4dbd-82dc-13b8dc9b241d_6d4c38fb34.png)
更大、更优化的使用范围。
![](/fileadmin/_processed_/c/f/csm_2b6ab282-c992-4dbd-82dc-13b8dc9b241d_6d4c38fb34.png)
防止开放式滚珠轴承导轨沾上灰尘,同时不会影响平稳移动。
![](/fileadmin/_processed_/1/6/csm_c04fda74-89e8-47ef-8071-1e7cea98d526_0f610a9e23.png)
润滑以实现最大值性能和防腐蚀。
问题与解答
在线产品目录中所有组件的 CAD 数据都以 STEP 格式提供。选择一个项目。在详细视图中的“下载”选项卡下,您可以选择将所需数据发送到您的电子邮件地址 – 简单且无需注册。
N550、N552 和 N553 型导套的外径 dB 按照 ISO 公差 n4 制造,而 N570 型的 ISO 公差为 h6。
过盈配合会损坏导套。因此,安装孔的公差应避免过盈配合(如 n4/E6)。
导套也可粘在适当位置。安装孔的尺寸必须能够形成一个适合的粘合剂间隙。必须遵守粘合剂制造商提供的说明。建议不要使用固化时间太短的粘合剂。
一般来说,适用于润滑辊轴承的润滑脂和润滑油也适用于旋转冲程轴承。要根据工作条件(如温度、速度、环境介质)来选择。应少量使用润滑脂。固体润滑剂不适用。在特殊情况下,也可进行干运行。
如果尺寸合适且在运行过程中没有研磨颗粒和腐蚀,MarMotion 旋转冲程轴承几乎不会有磨损。根据工作条件,可进行终身润滑或由中央润滑系统进行润滑。维护可在标准维护周期内进行。
MarMotion 旋转冲程轴承通常在预紧力下工作,即完全无间隙。导套和导向轴之间的间隙 小于滚珠直径。滚珠处于紧张状态。准确的预紧力设置对旋转冲程轴承的运行性能起决定性作用。低预紧力可提高运动的平稳性,而较高的预紧力可提高刚性。
仅仅改变几微米的预紧力就可以从根本上改变旋转冲程轴承的性能。由于严格的生产公差,可以更换组件。建议订购由导套、滚珠隔离圈和导轴组成的成套旋转冲程轴承,这样就可以在出厂时设定最佳预紧力。
导套内径的公差是这样实现的:与 ISO 公差 h3 中的导向轴直径相结合,以确定旋转冲程轴承适当预紧力。如果有必要,导轴的直径和导套的内径会在出厂时进行调整以达到最佳的预紧力。如果是成套订购,旋转冲程轴承将以组装形式交付,包括导套、滚珠隔离圈和导向轴。

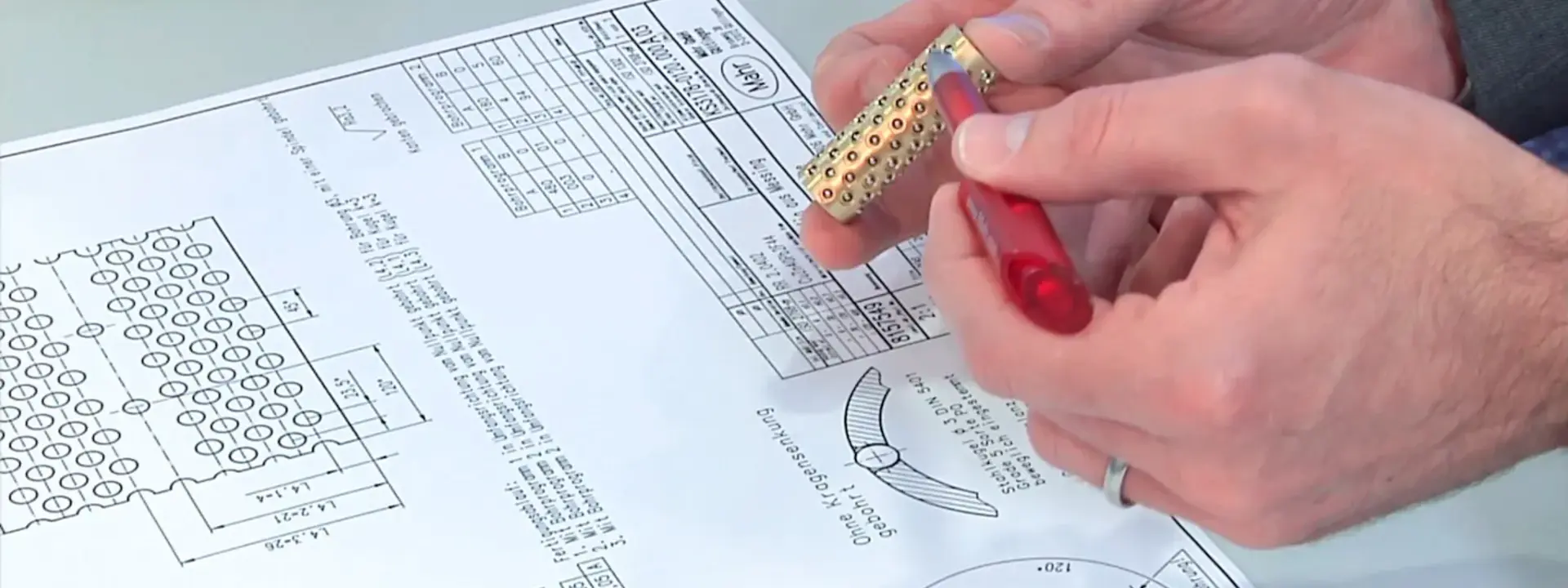

所有 组件都可以根据客户的要求按照图纸制作,例如:
导套:
- 特殊长度和直径
- 凹槽
- 法兰
滚珠隔离圈:
- 特殊长度和直径
- 其他滚珠直径或滚珠数量
- 滚珠排列,例如在滚珠区内
- 带簧环的滚珠隔离圈
- 轴向隔离圈
导向轴:
- 特殊长度和直径
- 内螺纹/外螺纹
- 法兰
- 套筒轴
导套、导向轴和滚珠由硬化的 100Cr6 辊轴承钢(1.3505)制成。不锈钢版本(如 1.4112)可根据要求提供特殊设计。N502 型滚珠隔离圈中的滚珠通常由不锈钢制成。
带陶瓷滚珠的滚珠隔离圈可根据要求进行特殊设计。
滚珠隔离圈由黄铜或塑料(POM)制成。铝、黄铜或选定的塑料材料(如 PEEK)制成的隔离圈可进行特殊设计。
N553 型导套配有密封圈,N570 型配有防尘密封。另外,也可以使用风箱,如 N820 型皮革风箱。
对于尺寸足够的 MarMotion 旋转冲程轴承 (P10 ≤ C10),材料仅在疲劳极限内加载。只要轴承没有研磨颗粒和腐蚀,这将导致几乎无限的使用寿命。
负载必须小于或等于旋转冲程轴承的负载能力。对于均匀径向负载,滚珠隔离圈的负载能力可在在线目录中找到。在线产品选择器将帮助您选择合适的组件。只需输入尺寸或负载。智能过滤器向您展示如何找到合适的旋转冲程轴承组件组合。 如果出现 不均匀的径向负载或力矩,必须计算出等效径向负载。
